产品概述

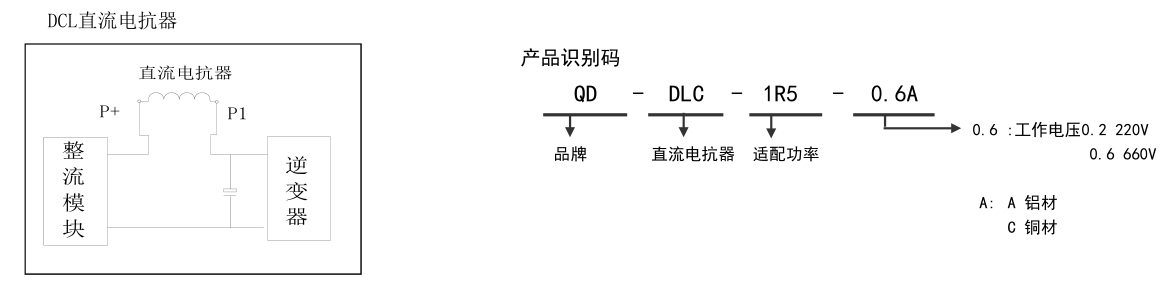

直流平波电抗器用于整流回路之中，抑制整流后的波纹脉动分量，并使整流后的电流连续不断，改善输出的支流波形，保证直流设备的正常运行。

应用

1. 改善电容滤波造成的输入电流波形畦变。

2. 减少和防止因冲击电流造成整流桥损坏和电容过热。

3. 提高功率因素，降低直流母线交流脉冲。

4. 限制电网电压的瞬变。

5.与并联连接的电容一起共同抑制或滤掉直流中的纹波，以排除对负载的不利影响。

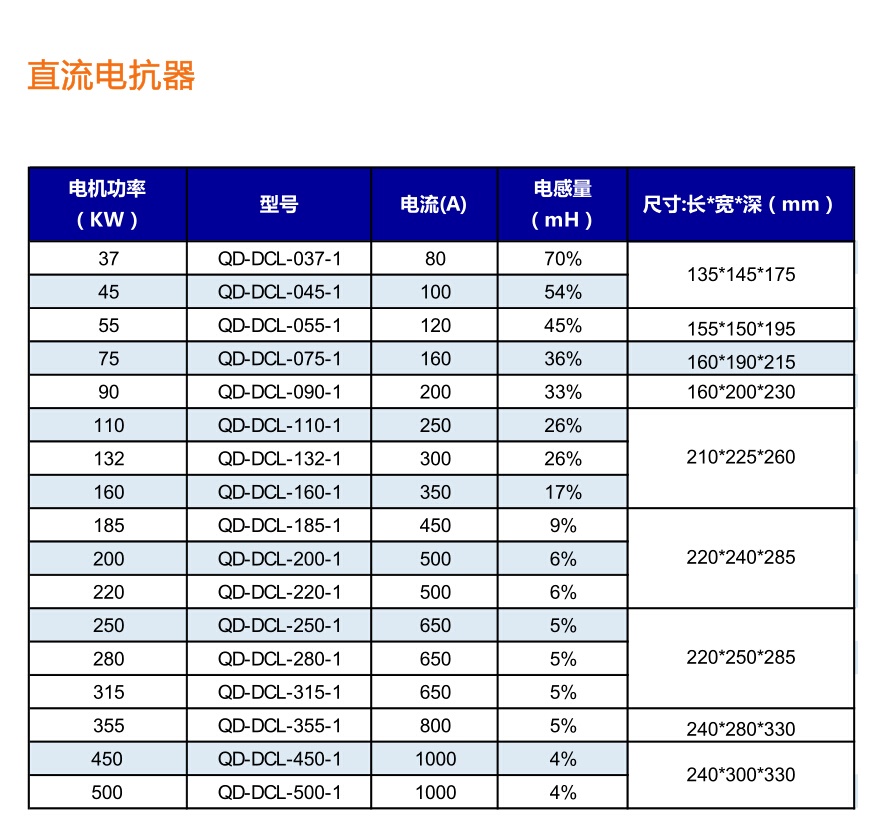

技术规格

• 1. 工作电压：220VDC-1000VDC

  2. 工作频率：50/60Hz.

  3. 工作电流：3A-1600A

  4. 绝缘等级：class F,H

  5. 使用环境：-10…+45 ℃,额定值不会降低

  6. 防护等级：IP00-IP22

  7. 最大电流：1.5×额定电流，持续60S

  8. 噪 音：≤65dB

  9. 温 升：≤70K

• 10.抗电强度：铁芯-绕组 3000VAC/50Hz/5mA/10s无飞弧击穿(工厂测试)

  11.绝缘电阻：1000VDC绝缘阻值≥100MΩ

  12.海拔高度不超过2000米。

  13.运行环境温度-25℃～+45℃，相对湿度不超过90%。

  14.周围无有害气体，无易燃易爆物品。

  15.周围环境应有良好的通风条件，如装在柜内，应加装通风设备。

  16.执行标准：IEC289:1987电抗器

                        GB10229-88电抗器(eqvIEC289:1987)

                        JB9644-1999半导体电气传动用电抗器
